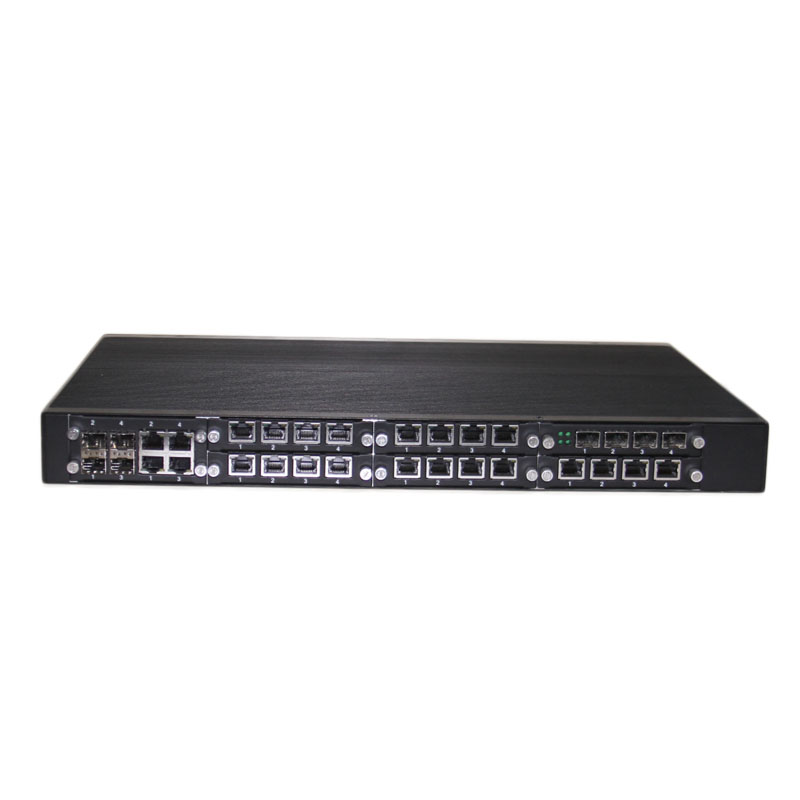

INES-828 工业级三层模组化千兆以太网交换机
产品介绍
可提供28个千兆以太网接口，模块化，无风扇设计。支持冗余环网拓扑结构，支持完善的二/三层协议，支持RIP,OSPF动态路由协议，支持基于IP及协议的ACL访问控制列表。支持QoS功能，支持WRED，WFQ，SP和FIFO队列调度算法。支持9K 巨帧，线速交换，8K MAC 地址，支持Console,telnet,ssh,http，local,radius,tacacs认证，支持SSH,HTTPS，支持静态聚合和LACP，支持DHCP server/client/relay，支持STP/RSTP / MSTP，基于端口 /基于Tag VLAN,GVRP, IEEE 802.1ad/QinQ VLAN，支持IGMP Snooping v1/v2，支持SNMP 1/v2c/v3,RMON，ACL，支持静态路由，RIP,OSPF，支持PIM-DM/SM,DVMRP，支持220VAC/24VDC/48VDC/110VDC输入，1U标准19英寸机架安装。
产品特性
支持9K 巨帧，线速交换
8K MAC 地址
支持Console,telnet,ssh,http，local,radius,tacacs认证
支持SSH,HTTPS
支持静态聚合和LACP
支持DHCP server/client/relay
支持STP/RSTP / MSTP
基于端口 /基于Tag VLAN,GVRP, IEEE 802.1ad/QinQ VLAN
支持IGMP Snooping v1/v2
支持SNMP v1/v2c/v3,RMON，ACL
支持静态路由，RIP,OSPF
支持PIM-DM/SM,DVMRP
支持220VAC/24VDC/48VDC/110VDC输入
1U标准19英寸机架安装
技术参数
以太网 | |
工作模式 | 存储转发, 二层全线速/无阻塞交换 |
MAC地址 | 8K |
巨帧 | 9K Bytes |
RJ45 | |
速率 | 10/100/1000 Mbps |
MDI/MDIX 自动识别 | 支持直通线和交叉线自动识别 |
自侦测 | 10/100/1000 Mbps 自适应; 支持全双工和半双工 |
网口隔离 | 1500 VRMS |
SFP | |
Port types supported | 支持100/1000BaseSFP |
支持 100FX | |
支持 100/1000BaseT SFP 光模块 | |
光接口类型 | LC 接头 (具体依赖SFP模块类型) |
光纤 | 50 or 62.5/125 μm (多模); |
网络冗余 | |
生成树 | IEEE 802.1D STP, IEEE 802.1w RSTP, IEEE 802.1s MSTP |
端口聚合 | 静态聚合和 LACP (Link Aggregation Control Protocol) |
Bridge, VLANs & Protocols | |
流量控制 | IEEE 802.3x (全双工) 和 背压(半双工) |
最大VLAN 数 | 256 |
VLAN 类型 | 基于端口 VLAN |
基于Tag VLAN | |
IEEE 802.1ad Double Tagging (Q in Q) | |
组播 | IGMP v1, v2（ 最多 255 groups） |
IGMP snooping 和 querying | |
Immediate leave 和 leave proxy | |
Throttling 和 filtering | |
LLDP | IEEE 802.1ab Link layer Discovery Protocol (LLDP) |
流量管理和服务质量 | |
优先级 | IEEE 802.1p QoS |
队列数 | 4 |
Scheduling schemes | SPQ, WRR |
Traffic Shaper | port-based shaping |
安全 | |
端口安全 | 基于IP和MAC地址的访问控制 |
IEEE 802.1X 认证网络访问控制 | |
风暴控制 | 组播/广播风暴控制 |
管理 | |
用户管理界面 | Cisco-like CLI (命令行) |
基于WEB浏览器 | |
SNMP v1/v2c/v3 | |
Telnet (最多5个会话) | |
管理安全 | HTTPs, SSH |
Radius | |
Upgrade & Restore | TFTP/FTP（配置导入/导出） |
诊断 | Syslog |
Per VLAN mirroring | |
Ethernet Copper connection diagnostic tool | |
SFP with DDM (Digital Diagnostic Monitoring) | |
MIBs | RFC 1757 RMON 1,2,3,9; RFC 2674 Q-Bridge MIB |
DHCP | Client, Server, Relay, Snooping, Option 82 |
NTP/SNTP | 支持 |
System status | Device info/status; Ethernet port status; |
电源 | |
电源输入 | 冗余输入，接线端子 |
输入电压范围 | 220VAC/110VDC/48VDC/24DC(可选) |
指示灯 | |
电源状态灯 | 表示电源输入状态 |
网口指示灯 | 连接状态和速率 |
环境和规范 | |
工作文档范围 | -40 to +75°C (-40°C冷启动) |
存储温度范围 | -40 to +85 °C |
湿度 (无冷凝) | 5 to 95% RH |
震动,冲击,自由落体 | IEC68-2-6, -27, -32 |
认证符合 | CE/FCC/UL-508; EN-50121-4 |
电气安全 | UL508/CSA C22, EN61010-1, CE |
EMC | FCC Part 15, CISPR 22 (EN55022) Class A |
RoHS and WEEE | RoHS (Pb free) and WEEE compliant |
MTBF | > 25 年 |
机械特性 | |
防护等级 尺寸 重量 | IP30 30mm(H) x 482.6mm (W) x 340.3mm (D) 3000g |
安装方式 | 19英寸机架安装 |
